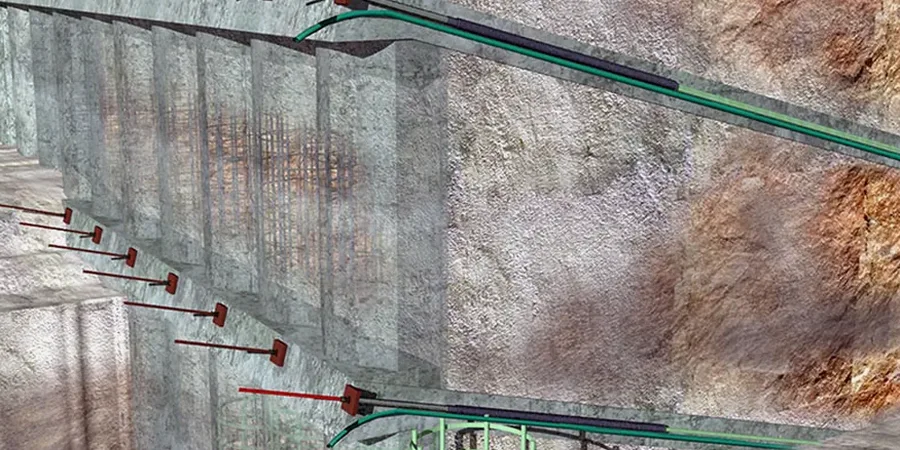

La depresión central de Los Ángeles, con su estratigrafía de arenas pumicíticas y gravas volcánicas del río Biobío, impone condiciones de confinamiento muy variables para los bulbos de anclaje. A profundidades superiores a 8 metros, es frecuente encontrar intercalaciones de ceniza consolidada que alteran la adherencia esperada. Diseñar anclajes activos o pasivos en esta zona requiere correlacionar la presión de inyección con la permeabilidad real del manto, evitando fracturamiento hidráulico en lentes más finos. La norma NCh2369.Of2003 rige el diseño sísmico de estas estructuras de retención, un factor crítico en la Región del Biobío. Al planificar una excavación profunda en Los Ángeles, el comportamiento del suelo bajo cargas de tracción sostenida debe validarse con ensayos de arrancamiento in situ, y para caracterizar la resistencia de los estratos más granulares a veces es necesario complementar con un ensayo SPT que permita anticipar la longitud del bulbo.
La adherencia en suelos pumicíticos no depende solo de la presión de inyección, sino del control de la reología del cemento durante la fase de fraguado.
Descripción del proceso
- Determinación de la carga última mediante correlación NSPT y ensayos de integridad.
- Cálculo de la longitud libre para anclar el bulbo más allá de la cuña activa de Rankine.
- Protección anticorrosión doble (DCP) obligatoria si el nivel freático está a menos de 2.5 m del cabezal.
- Verificación de la estabilidad global del macizo reforzado bajo carga pseudo-estática.
Aspectos locales
El error más frecuente en Los Ángeles es asumir que la carga de transferencia se mantiene constante sin monitoreo. Hemos visto excavaciones en el sector céntrico donde la relajación diferida de los anclajes activos provocó desplomes de hasta 15 mm en la pantalla, generando asentamientos en la vereda colindante. Otro fallo típico es subestimar la agresividad química del suelo; la presencia de sulfatos en ciertas cenizas volcánicas degrada la lechada de cemento Portland estándar, comprometiendo la vida útil del anclaje. La omisión de un plan de control de calidad que incluya ensayos de carga sobre anclajes de sacrificio es una negligencia técnica que puede derivar en la pérdida de confinamiento del bulbo. La normativa chilena exige verificar que la deformación bajo carga de ensayo no exceda el 5% del diámetro del barreno para validar el diseño.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa técnica vigente
NCh2369.Of2003 - Diseño sísmico de estructuras industriales, NCh1508.Of2014 - Geotecnia - Anclajes inyectados en el terreno, EN 1997-1:2004 (Eurocódigo 7) - Proyecto geotécnico, PTI DC35.1-14 - Recommendations for Prestressed Rock and Soil Anchors
Servicios adicionales
Diseño de Muros Anclados
Cálculo de pantallas de hormigón proyectado reforzado con anclajes activos, considerando las cargas sísmicas especificadas en NCh2369 para la zona sísmica 3.
Verificación de Estabilidad Global
Modelación numérica en equilibrio límite (Morgenstern-Price) y elementos finitos para validar que el sistema de anclaje no induzca fallas profundas en el talud.
Ensayos de Arrancamiento
Protocolos de carga escalonada según la normativa técnica aplicable para confirmar la capacidad última del bulbo y medir el desplazamiento residual bajo carga de servicio.
Inspección y Represtado
Revisión de la corrosión en cabezales existentes, aplicación de gatos hidráulicos para recuperar la tensión de diseño y reinspección con células de carga.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre un anclaje activo y uno pasivo en el contexto de Los Ángeles?
El anclaje activo se pretensa al instalar la pantalla para limitar de inmediato las deformaciones del terreno, algo crítico en suelos blandos cerca de edificios. El pasivo no se tresa; entra en carga solo si la masa de suelo se deforma. En la zona céntrica de Los Ángeles, donde las excavaciones son estrechas y linderas, casi siempre se opta por el activo para controlar asentamientos.
¿Cuál es el rango de inversión para un diseño de anclajes en esta ciudad?
El costo de un proyecto de diseño y verificación de anclajes en Los Ángeles suele moverse entre $488.000 y $1.560.000, dependiendo de la cantidad de líneas de anclaje, la complejidad de la estratigrafía y si se requieren ensayos de arrancamiento in situ.
¿Cómo afectan las cenizas volcánicas a la lechada de inyección?
Las cenizas del Biobío pueden contener sulfatos reactivos. Si no se usa cemento resistente a sulfatos (tipo HS) o aditivos puzolánicos, la expansión química daña la lechada y expone el acero de pretensado a corrosión bajo tensión, reduciendo la vida útil del sistema.
¿Qué longitud de bulbo se requiere normalmente en Los Ángeles?
Varía con la carga y el tipo de suelo. En las gravas arenosas del sector norte, bulbos de 6 a 8 metros suelen alcanzar cargas de 500 kN. En cambio, si aparecen lentes de limo orgánico cerca del río, el bulbo puede requerir hasta 12 metros para lograr la adherencia última especificada.
¿Es obligatorio el monitoreo posterior a la instalación?
Sí. La NCh1508 recomienda verificar la carga de bloqueo con células de carga o gatos calibrados al menos a las 24 horas, 7 días y 28 días después de la instalación. En suelos cohesivos saturados de Los Ángeles, este seguimiento es indispensable por la alta relajación del terreno.
