Con una población que supera los 200.000 habitantes y ubicada a solo 110 km del epicentro del terremoto de 2010 en Cobquecura, Los Ángeles experimentó aceleraciones espectrales que excedieron 0.6g en varios sectores de la ciudad. Diseñar aislación sísmica de base aquí no es una alternativa, es una necesidad técnica cuando se proyectan hospitales, edificios institucionales o industrias con alto contenido operacional. El subsuelo angelino, compuesto por depósitos fluviales del río Biobío y cenizas volcánicas con intercalaciones de arena pumicítica, presenta una respuesta dinámica particular que amplifica las ondas de largo período, justo donde los aisladores elastoméricos de alto amortiguamiento trabajan de forma más eficiente. Antes de definir el sistema de aislación en Los Ángeles, la caracterización geotécnica mediante MASW y ensayos de refracción sísmica es obligatoria para obtener el perfil Vs30 y clasificar el sitio según la NCh433.Of1996 Mod.2012, un dato crítico cuando se modela la interfaz suelo-estructura en software no-lineal de elementos finitos. Nuestro equipo integra la microzonificación sísmica local con el diseño estructural del sistema de aislación, asegurando que el desplazamiento máximo del aislador bajo el sismo máximo considerado (MCE) no exceda la capacidad del dispositivo ni la junta sísmica perimetral calculada para la estructura aislada en la capital provincial de Biobío.
Un aislador bien calibrado en Los Ángeles reduce la aceleración espectral en la superestructura hasta un 60% respecto a la base fija.
Descripción del proceso
Aspectos locales
En el sector céntrico de Los Ángeles, muchas veces vemos que los edificios antiguos de albañilería confinada construidos antes del decreto supremo 61 muestran grietas diagonales típicas de asentamiento diferencial sísmico, un aviso claro de que el suelo bajo la capa de ceniza volcánica consolidada se comporta de manera no lineal ante excitaciones de largo período. El riesgo de omitir un diseño de aislación sísmica de base en estructuras esenciales es la interrupción operacional post-sismo, que en el caso del Hospital Base de Los Ángeles o los centros logísticos de la Ruta 5 Sur, implica pérdidas económicas que superan con creces el costo incremental del sistema de protección sísmica. Otro factor crítico es la estabilidad del aislador ante sismos verticales: la componente vertical del terremoto de 2010 registró aceleraciones superiores a 0.4g en la zona, lo que obliga a verificar el pandeo por tracción y compresión en los dispositivos elastoméricos. La presencia de napas freáticas altas en el valle central, sobre todo en los meses de invierno, también exige un diseño cuidadoso del foso de aislación y del sistema de drenaje perimetral para evitar la degradación del elastómero por humedad, inspeccionable mediante un plan de mantenimiento que forma parte de la memoria de cálculo entregada al mandante.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa técnica vigente
NCh2745:2013 - Análisis y diseño de edificios con aislación sísmica, ASCE/SEI 7-22 Capítulo 17 - Seismic Design Requirements for Seismically Isolated Structures, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, la normativa técnica aplicable - Standard Specification for Plain and Steel-Laminated Elastomeric Bearings for Bridges
Servicios adicionales
Análisis de Peligro Sísmico Específico del Sitio
Desagregación sísmica y generación de espectros de amenaza uniforme para Los Ángeles, utilizando catálogos sismológicos actualizados y leyes de atenuación de subducción chilenas, para definir el sismo máximo considerado (MCE) y el sismo de diseño (DBE).
Diseño No-Lineal del Sistema de Aislación
Modelamiento en software de elementos finitos con integración tiempo-historia de registros reales escalados al espectro de Los Ángeles, calibrando la rigidez post-fluencia y el amortiguamiento histerético de aisladores LRB o HDRB.
Ingeniería de Detalle de la Interfaz de Aislación
Diseño del foso de aislación, juntas sísmicas perimetrales con capacidad de desplazamiento ≥ D_TM, conexiones flexibles para servicios (gas, agua, electricidad) y losa de transferencia de cargas sobre los aisladores.
Protocolo de Ensayo y Control de Calidad de Dispositivos
Especificación técnica para ensayos de prototipo y producción según NCh2745 y la normativa técnica aplicable, incluyendo ensayos de rigidez cíclica, envejecimiento acelerado y verificación de módulo de corte G en laboratorio acreditado ISO 17025.
Parámetros típicos
Preguntas frecuentes
¿Cuál es el costo aproximado de implementar aislación sísmica de base para un edificio en Los Ángeles?
El costo incremental de un sistema de aislación sísmica de base en Los Ángeles para un edificio de hormigón armado de 5 a 8 pisos oscila entre $2.092.000 y $3.749.000, dependiendo del número de aisladores, del tipo de dispositivo seleccionado (HDRB o LRB) y de la complejidad de la interfaz de aislación y el foso perimetral que exija la condición de suelo del sitio específico.
¿Qué tipo de aislador es más adecuado para los suelos del valle central de Los Ángeles?
Para los suelos granulares densos del sector norte, los aisladores elastoméricos de alto amortiguamiento (HDRB) son la opción técnica más eficiente. En las zonas de limo orgánico del sur-oriente, donde se busca un período efectivo mayor, los aisladores con núcleo de plomo (LRB) proporcionan la rigidez inicial necesaria para cargas de viento y la disipación histerética requerida bajo el sismo de diseño, siempre que se verifique la estabilidad del plomo ante el incremento de temperatura por ciclos repetidos.
¿Es obligatorio un estudio de microzonificación sísmica antes de diseñar la aislación en Los Ángeles?
La NCh2745:2013 exige una caracterización dinámica del suelo que incluya el perfil de velocidad de onda de corte (Vs30) y el potencial de amplificación sísmica. En Los Ángeles, debido a la variabilidad de los depósitos fluvio-volcánicos, un estudio de microzonificación con ensayos MASW y refracción sísmica es técnicamente indispensable para definir el espectro de respuesta en superficie y los parámetros de interacción suelo-estructura que alimentan el modelo no-lineal del sistema de aislación.
¿Qué mantenimiento requieren los aisladores sísmicos en el clima de Los Ángeles?

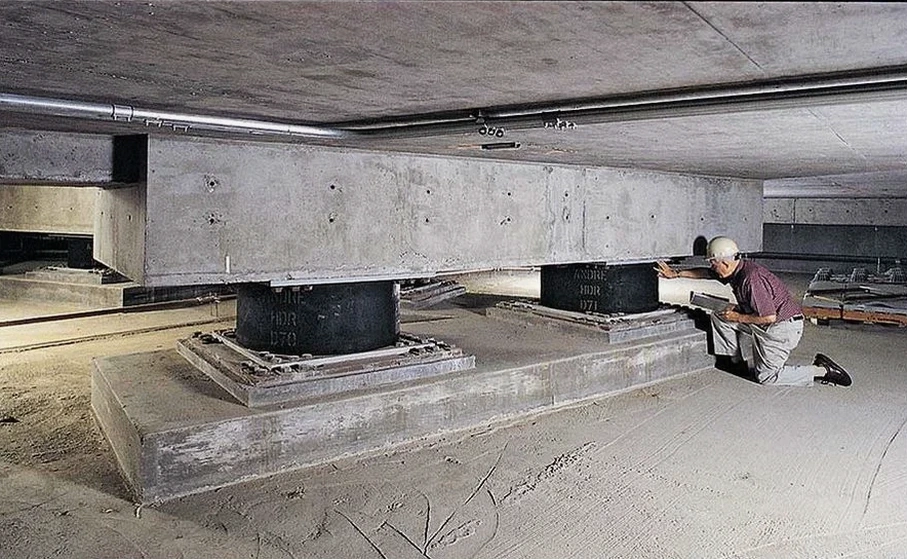

Los aisladores elastoméricos deben ser inspeccionados visualmente cada 5 años para verificar la ausencia de fisuras en el caucho, corrosión en las placas de acero y desplazamientos permanentes anómalos. En el clima templado-lluvioso de Los Ángeles, con una precipitación anual media de 1200 mm, el foso de aislación debe contar con un sistema de drenaje activo y ventilación cruzada para mantener la humedad relativa por debajo del 60% y preservar la integridad del elastómero, siguiendo las recomendaciones del fabricante y de la norma NCh2745.
