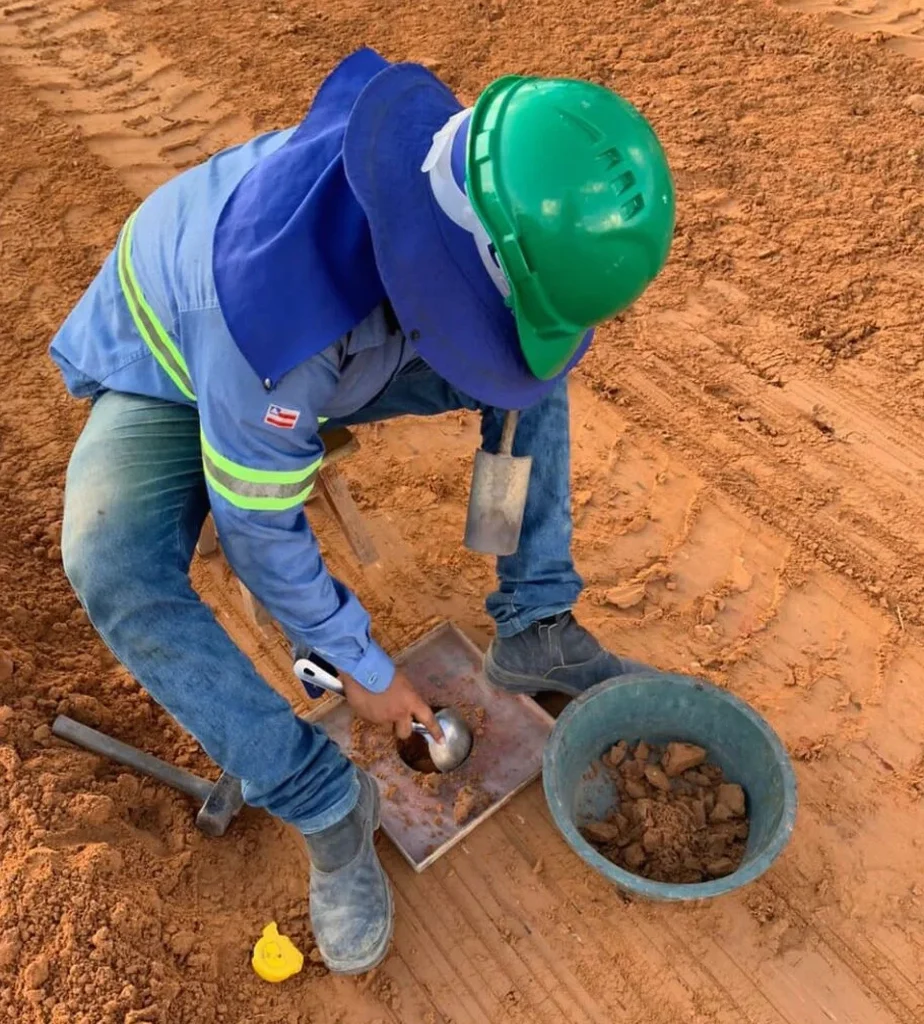

Un terraplén para un loteo en el sector de Las Tranqueras no enfrenta el mismo suelo que una losa de fundación cerca de la ribera del río Biobío. Los Ángeles, asentada sobre una combinación de depósitos fluviales, cenizas volcánicas y mantos de arena, exige un control de compactación que vaya más allá del dato de laboratorio. El ensayo de densidad de campo con cono de arena permite verificar in situ si la energía de compactación realmente está llegando al terreno con la homogeneidad que el proyecto supone. En suelos donde la granulometría varía en pocos metros —como ocurre al cruzar desde la terraza alta hacia el valle— este control se vuelve indispensable. Para proyectos viales sobre suelos finos limosos, conviene cruzar esta información con un ensayo Proctor que fije la densidad seca máxima de referencia, y en plataformas con presencia de bolones fluviales se complementa con granulometría para validar que el material de relleno cumple la banda especificada.
Un 95% de la densidad Proctor sin control de humedad puede ser tan riesgoso como un 88% bien ejecutado: el cono de arena entrega ambos datos en terreno.
Descripción del proceso
Aspectos locales
Los suelos de origen volcánico en Los Ángeles presentan partículas con alta porosidad interna, lo que puede falsear la lectura de humedad si no se seca la muestra a masa constante según NCh 1515. Además, los rellenos sobre antiguos cauces del Biobío —frecuentes en el borde oriente de la ciudad— contienen lentes de arena suelta que, al ser compactados, alcanzan densidad aparente pero colapsan al saturarse. Un control de densidad mal distribuido espacialmente deja puntos ciegos justo donde la heterogeneidad es mayor. En plataformas de fundación para galpones o viviendas sociales, una tongada sin verificar puede derivar en asentamientos diferenciales que agrietan radieres y muros en menos de dos ciclos lluvia-seca. El monitoreo con calicatas en zonas de borde de terraza ayuda a identificar estos cambios litológicos antes de definir la distribución de los puntos de control de densidad.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa técnica vigente
NCh 1516 Of. 2010 — Densidad in situ método del cono de arena, NCh 1534/2 Of. 2010 — Compactación: control de densidad, Manual de Carreteras Vol. 8 (MOP) — Especificaciones de compactación
Servicios adicionales
Control de compactación por tongada
Medición con cono de arena en rellenos estructurales, subrasantes y terraplenes. Incluye determinación de humedad in situ, cálculo de densidad seca y porcentaje de compactación respecto al Proctor de referencia.
Lienzos de control para pavimentos
Grilla de puntos de densidad según especificaciones del Manual de Carreteras para bases granulares y subbases. Informe con ubicación GPS, espesor de capa y dictamen de aceptación por lote.
Parámetros típicos
Preguntas frecuentes
¿Cuál es el costo de un ensayo de densidad con cono de arena en Los Ángeles?
El precio por punto de control varía según la cantidad y la distancia al sitio. Para una campaña estándar en la zona urbana de Los Ángeles, el rango referencial está entre $57.000 y $80.000 por jornada de ensayos, incluyendo el informe con los resultados de densidad y humedad.
¿Qué norma chilena regula el ensayo de cono de arena?
La NCh 1516 Of. 2010 establece el procedimiento para determinar la densidad in situ por el método del cono de arena. Se complementa con la NCh 1515 para la humedad y la NCh 1534/2 para el control de compactación en obra.
¿Cuántos puntos de control se necesitan para un relleno de 500 m²?
Depende de la especificación del proyecto. El Manual de Carreteras sugiere un punto por cada 100 a 150 m² por tongada en subrasante. En rellenos masivos no viales, la frecuencia puede ajustarse a la homogeneidad del material y al criterio del ingeniero de terreno.
¿Pueden hacer el ensayo si el relleno ya tiene piedras grandes?
Si el material contiene partículas mayores a 38 mm (1 1/2 pulgada), el cono de arena deja de ser representativo. En esos casos recomendamos métodos alternativos como el reemplazo con membrana de agua o el densímetro nuclear con corrección por bolones, previa validación en el sitio.
