La cuenca de Los Ángeles, asentada sobre una potente secuencia de sedimentos fluvio-volcánicos drenados por el río Biobío y sus afluentes, presenta contrastes de velocidad de onda P y S que no siempre son evidentes en superficie. La tomografía sísmica de refracción y reflexión permite mapear esos cambios en profundidad, identificando desde la interfase suelo-roca hasta lentes de material menos competente que podrían pasar desapercibidos con métodos directos. En una ciudad donde la respuesta sísmica está condicionada por la presencia de niveles de cenizas volcánicas, paleocanales y mantos de bolones redondeados, contar con una tomografía de resolución métrica cambia la calidad de la información geotécnica disponible. Los tendidos sísmicos que ejecutamos en la zona suelen extenderse entre 46 y 115 metros, dependiendo de la profundidad de investigación requerida, y se procesan con algoritmos de inversión tomográfica que entregan un modelo continuo de velocidades. Este enfoque complementa de forma natural los datos puntuales de un ensayo CPT cuando el proyecto exige correlacionar la estratigrafía entre sondeos.
Un perfil tomográfico bien calibrado en Los Ángeles revela paleocanales y lentes de ceniza que ningún sondaje puntual podría anticipar por sí solo.
Descripción del proceso
Aspectos locales
En la práctica local, nos hemos encontrado con que varios proyectos en Los Ángeles subestiman la heterogeneidad lateral del subsuelo porque confían solo en calicatas o en un par de sondajes aislados. La llanura aluvial del Biobío esconde lentes de arena limosa suelta y niveles de grava con matriz arcillosa que no se distribuyen de forma homogénea, y cuando una fundación queda apoyada justo sobre el contacto entre dos materiales con rigideces muy distintas, el diferencial de asentamiento durante un sismo puede ser severo. La tomografía sísmica expone esas zonas de transición antes de mover un metro cúbico de tierra. Además, en los sectores de piedemonte hacia la precordillera, el basamento rocoso puede ascender bruscamente, generando un contraste de impedancia que amplifica las ondas sísmicas en superficie; ignorar esa geometría al definir el coeficiente sísmico local es un riesgo que se traslada directo al cálculo estructural.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Resumen visual
Normativa técnica vigente
NCh 3328: Standard Guide for Using the Seismic Refraction Method, NCh 433.Of1996 Mod.2009: Diseño sísmico de edificios, NCh 2369.Of2003: Diseño sísmico de estructuras e instalaciones industriales, AASHTO R 13: Standard Practice for Seismic Refraction Testing
Servicios adicionales
Tomografía de refracción sísmica 2D
Perfil continuo de velocidad de ondas P a lo largo de un tendido lineal, ideal para definir la profundidad del basamento rocoso, detectar zonas de debilidad y estimar la ripabilidad del material antes de excavaciones masivas.
Tomografía combinada refracción + MASW
Adquisición simultánea de ondas P y ondas superficiales sobre el mismo tendido, generando un modelo dual Vp-Vs que alimenta análisis de módulo de corte y clasificación sísmica del sitio según ASCE 7.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre una tomografía de refracción y una de reflexión para un proyecto en Los Ángeles?

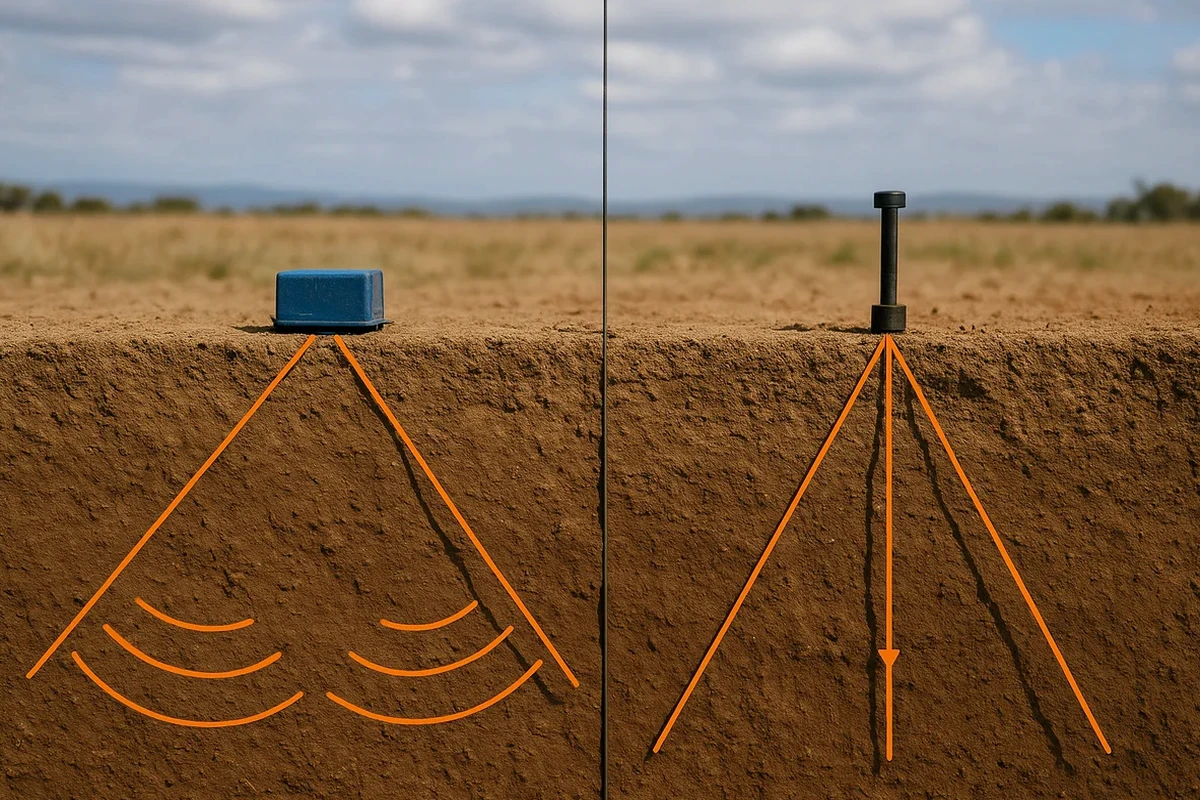

La refracción sísmica aprovecha las ondas que viajan críticamente por la interfase entre capas con distinta velocidad, y funciona muy bien cuando la velocidad aumenta con la profundidad, que es el caso típico en los sedimentos consolidados del valle central. La reflexión, en cambio, registra la energía que rebota en los contrastes de impedancia y permite mapear capas más profundas o incluso detectar inversiones de velocidad. En Los Ángeles, donde el subsuelo alterna mantos de grava fluvial, arenas y cenizas volcánicas compactadas, la refracción tomográfica suele ser suficiente para los primeros 30 a 40 metros; la reflexión la reservamos para estudios que necesitan alcanzar el basamento profundo o delimitar estructuras geológicas mayores.
¿Qué rango de precios manejan para un perfil de tomografía sísmica en la zona de Los Ángeles?
El costo de un perfil de tomografía sísmica en Los Ángeles se mueve entre $1.421.000 y $2.513.000, dependiendo de la longitud del tendido, la fuente de energía requerida, la cantidad de puntos de disparo y si se integra adquisición de ondas de corte con MASW. Un tendido corto con martillo para un estudio de fundación cuesta menos que un perfil extendido con caída de peso para mapeo profundo.
¿En qué etapa del proyecto conviene hacer la tomografía sísmica?
Lo más rentable es ejecutarla durante la fase de exploración geotécnica preliminar, después de revisar la geología de superficie pero antes de definir la ubicación exacta de los sondajes mecánicos. Así, la tomografía guía dónde perforar, y los sondajes entregan la calibración puntual que amarra el modelo de velocidades con la estratigrafía real. En proyectos de infraestructura vial o industrial que ya tienen definido el trazado, también se usa en etapa de diseño de detalle para refinar el perfil estratigráfico entre sondeos.
